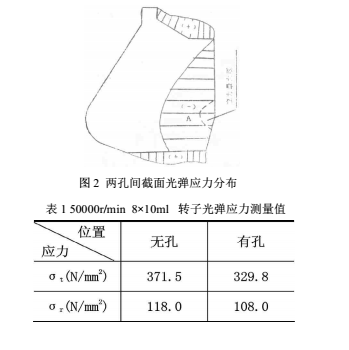

某公司 BKMGL20A 全自動高速冷凍離心機一只制備 容量為 3000ml 的固定角轉子（以下科稱角轉子），質量 27kg，**大外徑 370mm、**高轉速 7000r/min，**大離心加速 度 9100×g。人為使它強度失穩在 7000r/min  運行中飛裂， 通過實驗計算，**大一塊飛裂殘骸產生 105 焦耳的功能。 這么大的能量在飛裂爆破的一瞬間釋放，使具有多級緩沖 裝置的整機旋轉了 45℃。目前G外超速離心機角轉子轉 速 85000r/min，**大離心加速度 650000×g。如果轉子在此 轉速下飛裂，不但設備損壞，而且操作者的安全受到嚴重威 脅。我G進口的離心機，轉子在使用中飛裂發生了數次。 某醫學院進口日立超速機，一只 50000r/min 角轉子中斷幾 年沒使用，后來重新使用時，轉速升** 40000r/min 轉子即飛 裂，造成重大損失。因此轉子強度及安全一直是G內外生 產廠商和用戶**關心的問題。那么影響轉子強度的原因是 什么呢？本文試圖通過對解轉子的應力分析、強度計算、安 全系數的選擇以及飛裂殘骸分析來論述轉子裂紋產生原 因，提出預防措施。 1 角轉子應力分析   如圖 1 所示，角轉子具有 2n 個直徑為 d 的對稱分布   離心孔，中心具有導向通孔 d1 和定位錐孔 。當轉子繞定 軸旋轉時，任一質點產生的離心力為 Fi=miRiw2（mi 為任一 質點，Ri 為質點質點回轉半徑，w 為質點角速度）。由于轉 子形狀復雜，各質點體積力不同，產生了附加彎矩。為了弄 清轉子受力狀態，找出危險截面，對轉子進行了光彈實驗。 通過對環氧樹脂轉子動態應力凍結、切片及應力條紋測量， 得到了圖 2、3、4 轉子應力分布圖。通過實驗發現轉子處于 三向不等應力的拉伸和壓縮，而且切向應力 t 總是大于徑 向應力  r 和軸向應力 z 應力**大區域在通過 A 點的圓周 上（見圖 2）。A 點的高度在 錐孔小端附近，與轉子**大外 徑高度基本一致。通過測量得到 A  點處于兩離心孔之間 （無孔）的應力大于處于離心孔（有孔）中的應力。測量結果 見表 1。

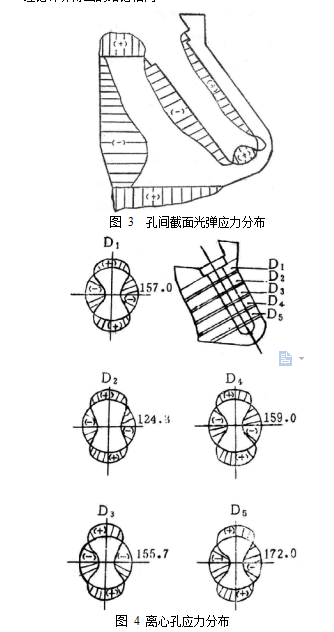

圖 4 表示垂直于離心孔軸線不同截面應力分布。從測量得到，離心孔沿轉子直徑方向受拉力，沿轉子圓周方向受壓力，而且位于轉子下端的應力比上端大。

光彈實驗測量結果與浙大力學系用軸對稱有限元計算結果基本一致。通過轉子實體的電測實驗，我們進一步論證了轉子與其它旋轉運動的構件一樣，它的應變及應力 值與轉速的平方成正比，與旋轉半徑成反比。

為了進上步證實轉子應力**大區，G內進行了大量的轉子飛裂實驗。從實驗結困可以清楚地看出，飛裂主斷口正好穿過兩孔之間的截面，這與光彈、電測實驗及理論計算得出的結論相同。
